Winyao WYI225T1 千兆网卡

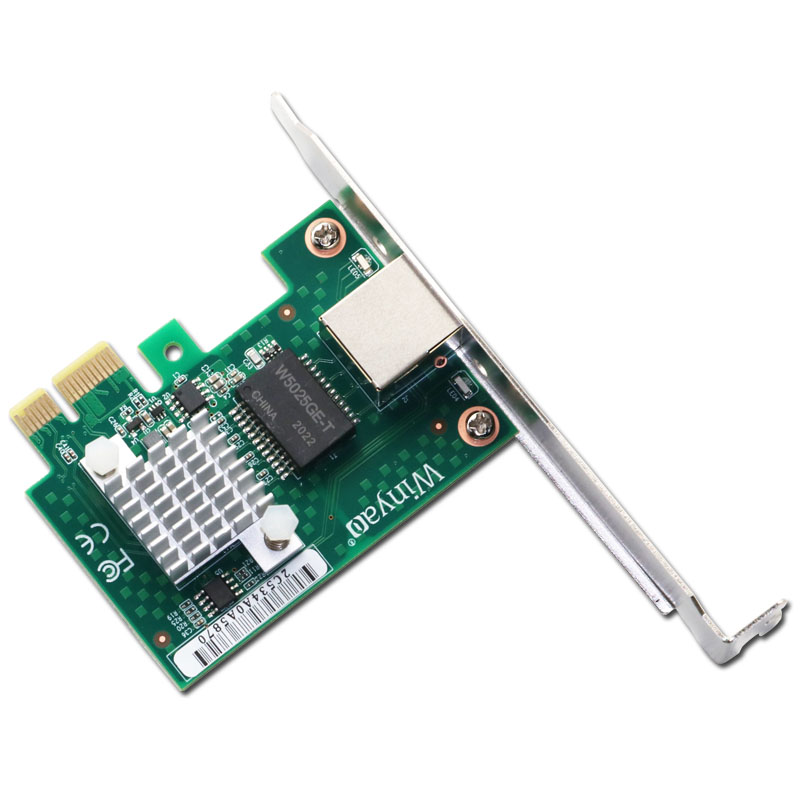

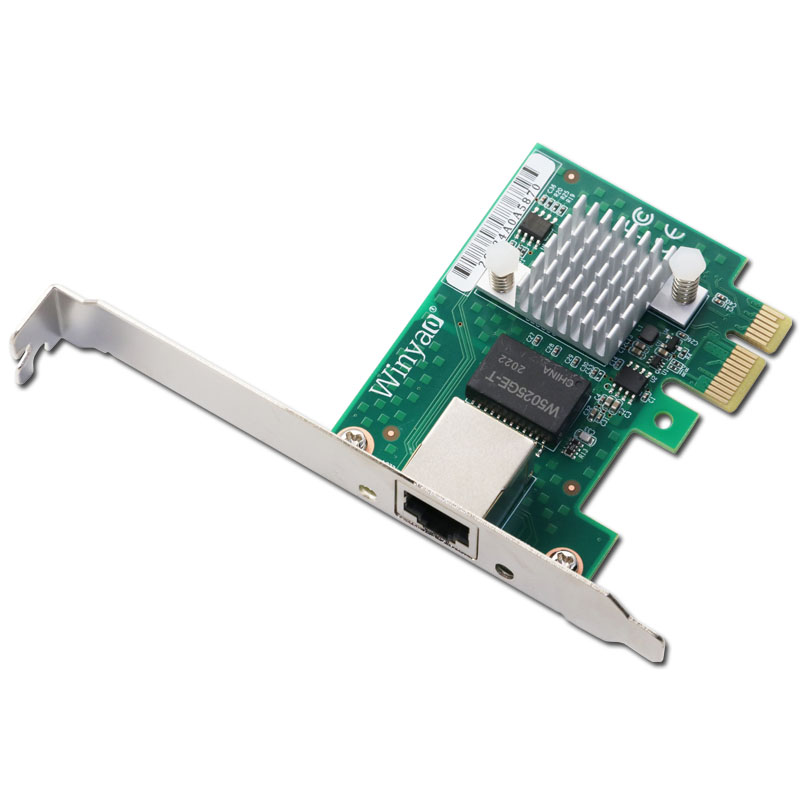

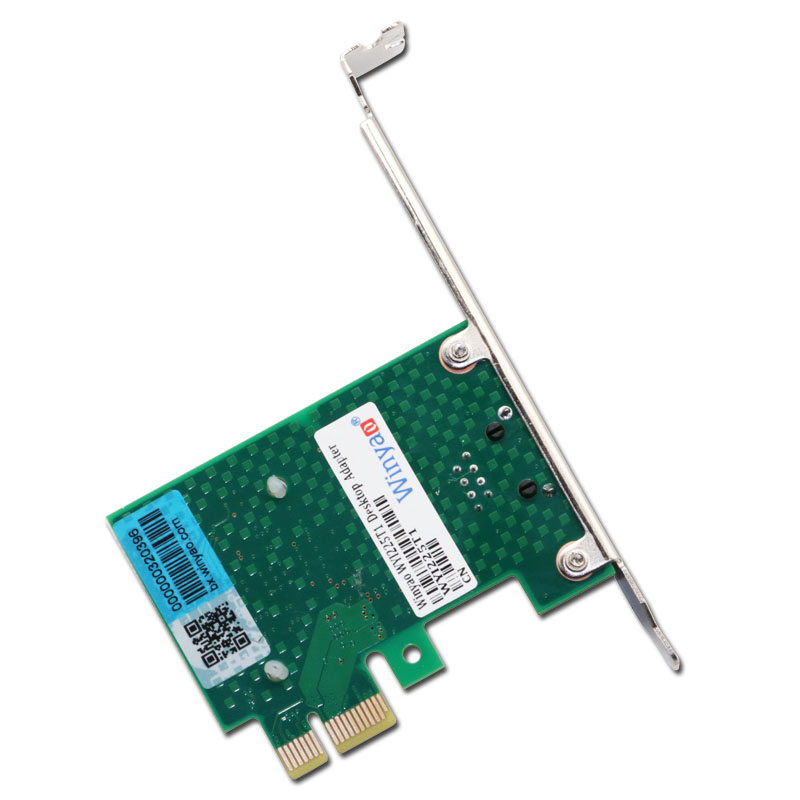

  Winyao WYI225T1 基于英特尔 I225-V 网络控制芯片,是一款PCI-E X1 铜缆2.5千兆网卡,集成一个RJ45(UTP)接口。

点击下载

概述 规格 下载

性能特点:

  • TSO交错以减少延迟。
  • 使用MSI和MSI-X最小化设备I / O中断。
  • UDP,TCP和IP校验和卸载。
  • UDP和TCP传输分段卸载(TSO)。
  • SCTP接收和发送校验和卸载。
  • 数据包中断合并定时器(数据包定时器)和绝对延迟中断定时器,用于发送和接收操作。
  • EEE(IEEE 802.3az)用于在低链路利用期间降低功耗。

铜缆千兆以太网1000Base-T::

  • 独立的铜质千兆以太网通道支持四个千兆以太网(1000Base-T),快速以太网(100Base-Tx)和以太网(10Base-T)。
  • 四速2500Mbps(2500Base-T),1000Mbps(1000Base-T),100 Mbps(100Base-Tx)和10 Mbps(100Base-T)操作。
  • 自动协商自动感应和2.5Gbps,1Gbps全双工和100/10 Mbps操作之间的切换单工或全双工。
  • RJ-45母头连接器。

常见主要特点:

  • 支持PCI Express Base Specification 3.1 。
  • 英特尔 I225-V 集成MAC + PHY和SERDES芯片控制器具有高性能,高可靠性和低功耗。
  • 每个通道的深度数据包缓冲区会降低CPU利用率。
  • 可以从主处理器卸载任务的硬件加速。控制器可以卸载TCP / UDP / IP校验和计算和TCP分段。
  • 链路聚合和负载平衡。
  • 优先级排队 - 802.1p第2层优先级编码。
  • 虚拟LAN -802.1q VLAN标记。
  • 巨型框架(9.5KB)。
  • 802.x流量控制。
  • 组播/广播数据包复制。
  • 支持重要产品数据(VPD)。
  • 链路/活动/速度状态的LED指示灯。
传输标准
  • IEEE 802.3
  • IEEE 802.3ad
  • IEEE 802.1U
  • IEEE 802.1bz
硬件接口
  • PCI-E X 1
  • 1 x 1 Gbps RJ45
  • LED指示灯
  • 全高和半高支架
兼容系统
  • Windows® 10
Jumbo Frames
  • Up to 9 KB
特殊功能
  • 1G RJ45+ 用于网络连接
  • 兼容标准Cat5,5e,6,6e,7类网线
额外支持
  • 802.3ad LACP NIC组合
  • 802.1Q VLAN标记
  • Microsoft可扩展网络
  • 接收端缩放(RSS)
  • 消息信号中断(MSI)
  • IP,TCP和UDP校验和卸载
  • 通过减少主机总线流量和CPU利用率来最小化开销
耗电量
  • Consumption: 3 W max.
工作温度
  • 0 - 55 °C
操作湿度
  • Max. 90% non-condensing
认证
  • CE
  • FCC
卡板尺寸
  • 72 x 56 mm
包装尺寸
  • 72 x 147 x 30 mm
重量
  • 150 g
保修时间
  • 3 年

驱动程序
  •
  • 支持下列操作系统:
  • Windows®  All
  • Linux®
  • FreeBSD®
  • VMware®
  •  下载驱动



固件工具
Intel网卡刷PXE,ISCSI,FCOE。
  •  软件:BootUtil
说明书

  • 硬件安装:
  • 软件安装:
